সংক্ষিপ্ত বিবরণ

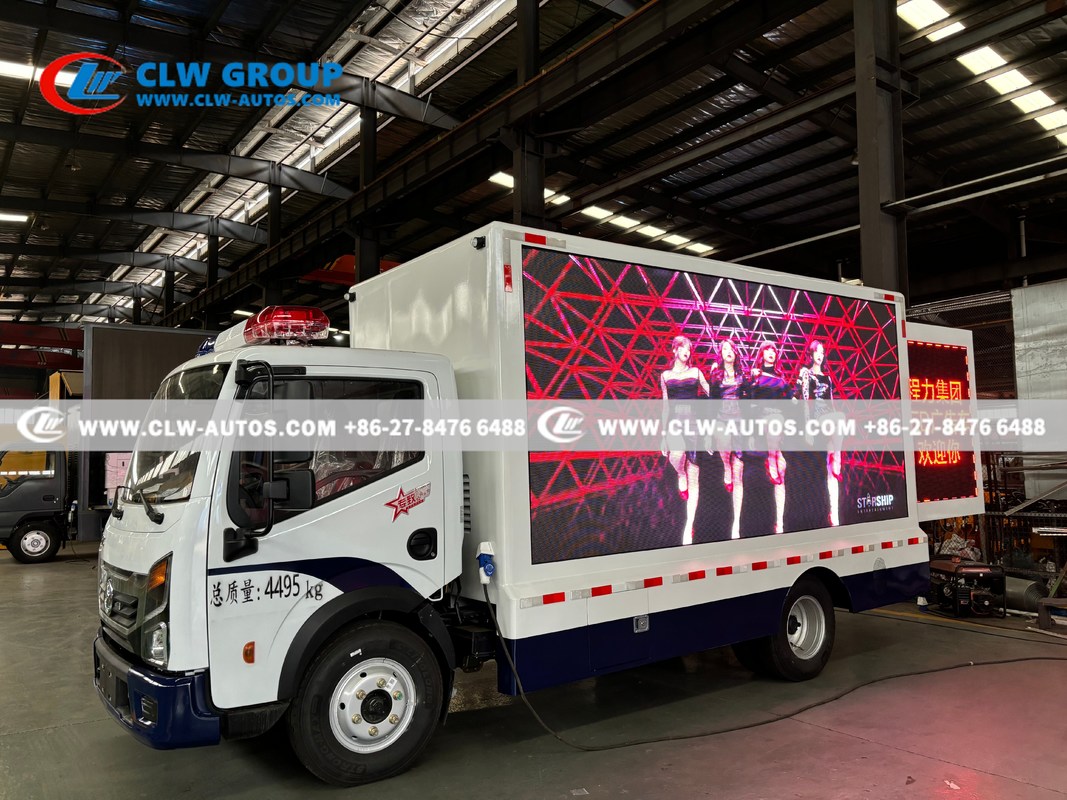

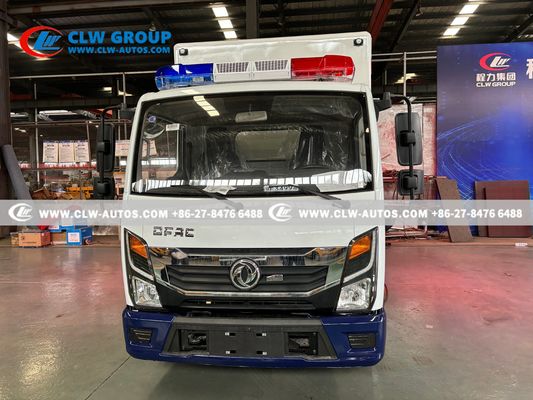

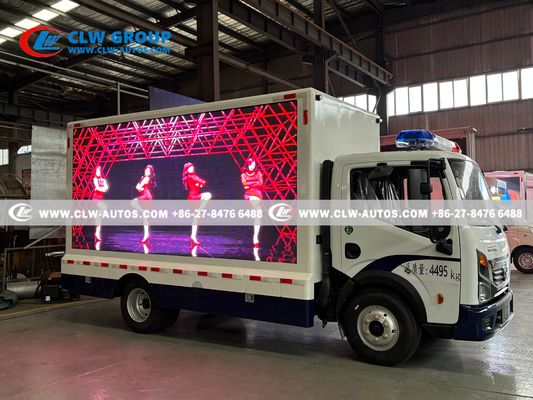

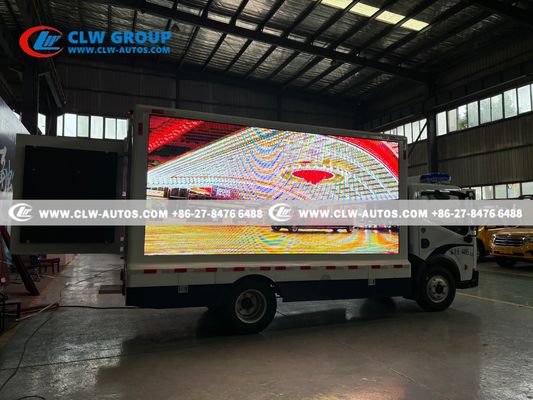

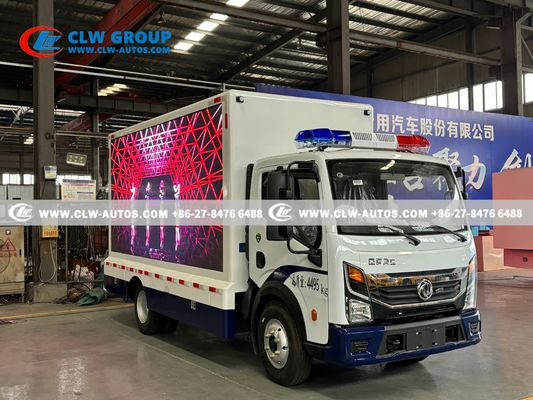

ডংফেং মোবাইল এলইডি বিজ্ঞাপন ট্রাকের মাধ্যমে আপনার ব্র্যান্ডের দৃশ্যমানতা বৃদ্ধি করুন
আজকের দ্রুতগতির এবং প্রতিযোগিতামূলক বাজারে, মনোযোগ আকর্ষণ করা কেবল গুরুত্বপূর্ণ নয়, এটি অপরিহার্য।ডংফেং মোবাইল এলইডি বিজ্ঞাপন ট্রাকটি আপনার শ্রোতা যেখানেই থাকুক না কেন সর্বাধিক চাক্ষুষ প্রভাব প্রদানের জন্য নির্মিত হয়েছেএটি একটি পরিবহন যানবাহনের চেয়েও বেশি, এটি একটি বহুমুখী মোবাইল বিজ্ঞাপন এবং ইভেন্ট প্ল্যাটফর্ম যা ব্র্যান্ডের এক্সপোজার এবং দর্শকদের ব্যস্ততা বাড়ানোর জন্য ডিজাইন করা হয়েছে।
৩,৩৬০ মিমি হুইলবেস এবং ৪,৪৯৫ কেজি মোট গাড়ির ওজনের সাথে একটি প্রমাণিত ডংফেং চ্যাসির উপর ইঞ্জিনিয়ার করা, এই মিডিয়া ট্রাক নির্ভরযোগ্যতা, গতিশীলতা এবং বিপণন উদ্ভাবনের নিখুঁত সমন্বয় সরবরাহ করে.
মূল বৈশিষ্ট্য এবং প্রিমিয়াম সুবিধা
হাই-ডেফিনিশন মাল্টি-সাইডেড এলইডি ডিসপ্লে সিস্টেম
৩৬০ ডিগ্রি দৃশ্যমানতা অর্জন করুন!
তিনটি উচ্চ উজ্জ্বলতা বহিরঙ্গন এলইডি স্ক্রিন (পি 4 / পি 5 বিকল্প) দিয়ে সজ্জিত, ট্রাকটি প্রাণবন্ত, স্ফটিক-স্বচ্ছ ভিজ্যুয়াল সরবরাহ করে যা উজ্জ্বল সূর্যের আলোতেও অত্যাশ্চর্য রয়ে যায়।আপনার বার্তা কখনোই অজানা যায় না.
হাইড্রোলিক লিফট-আপ এলইডি স্ক্রিন + 9.6m2 আউটডোর স্টেজ
কয়েক মিনিটের মধ্যে বিলবোর্ড থেকে ইভেন্ট স্টেজে!
হাইড্রোলিক সিস্টেম দুটি এলইডি স্ক্রিনকে উপরে তুলছে, যা একটি টেকসই 9.6 বর্গমিটার ভাঁজ স্টেজ প্রকাশ করে, যা রোডশো, পণ্য লঞ্চ, পপ-আপ প্রচার এবং লাইভ পারফরম্যান্সের জন্য আদর্শ।
স্ব-চালিত, স্বাধীন মাল্টিমিডিয়া সিস্টেম
আত্মবিশ্বাসের সাথে কোথাও যাও।
একটি অন্তর্নির্মিত ওএমএ নীরব জেনারেটর LED স্ক্রিন, অডিও সিস্টেম এবং আলো সরঞ্জামগুলির জন্য পরিষ্কার এবং নিঃশব্দ শক্তি সরবরাহ নিশ্চিত করে।কোন বাহ্যিক শক্তি প্রয়োজন ️ দূরবর্তী অবস্থান এবং দীর্ঘ সময়ের ইভেন্টের জন্য উপযুক্ত.
আপনার ব্র্যান্ডের সাথে পুরোপুরি কাস্টমাইজযোগ্য
প্রতিটি প্রচারণা অনন্য ∙ আপনার ট্রাকও হওয়া উচিত!
আমরা এলইডি স্ক্রিন কনফিগারেশন, স্টেজ লেআউট, বডি গ্রাফিক্স, আলো এবং অভ্যন্তরীণ ইনস্টলেশন সহ বিস্তৃত কাস্টমাইজেশন বিকল্প সরবরাহ করি।
আপনার চূড়ান্ত নকশা আপনার ব্র্যান্ডিং এবং বিপণনের লক্ষ্যগুলির সাথে নিখুঁতভাবে সামঞ্জস্যপূর্ণ হবে।
পণ্যের পরামিতি
| চ্যাসির টেকনিক্যাল স্পেসিফিকেশন |
| ড্রাইভিং মোড |
৪x২ |
| চ্যাসি ব্র্যান্ড |
ডংফেং |
| কন্ট্রোল ওজন ((কেজি) |
৪৪৯৫ কেজি |
| হুইলবেস ((মিমি) |
৩৩৮০ মিমি |
| মাত্রা ((মিমি) |
৫৯৯৫*২০৪০*৩০০০ মিমি |
| ট্যাক্সি |
ডংফেং কেবিন বাম হাত ড্রাইভ,
একক সারি
এ/সি সহ
|
| ইঞ্জিন |
ইঞ্জিন মডেল |
| প্রকার |
| অশ্বশক্তি |
| নির্গমন মান |
| ট্রান্সমিশন |
DF6S650, 6 টি সামনের গিয়ার এবং 1 টি পিছনের গিয়ার |
| সামনের/পিছনের অক্ষের লোড ((কেজি) |
3৬০০ কেজি; ৬০০০ কেজি |
| টায়ার |
8.২৫আর১৬; ১টি রিপার টায়ারের সাথে ৬টি টুকরা |
| সর্বাধিক ড্রাইভিং গতি ((km/h) |
৯০ কিলোমিটার/ঘন্টা |
| ক্ল্যাচ |
মজবুত ডায়াফ্রাগম ক্লাচ |
| ব্রেক |
সার্ভিস ব্রেকঃ দ্বৈত সার্কিট সংকুচিত বায়ু ব্রেক পার্কিং ব্রেকঃ (অ্যামার্জেন্সি ব্রেক): স্প্রিং শক্তি, পিছনের চাকার উপর কাজ সংকুচিত বায়ু
অক্জিলিয়ারী ব্রেকঃ ইঞ্জিনের এজাহাজ ভ্যালভ ব্রেক
|
| স্টিয়ারিং গিয়ার |
সিকিউরিটি স্টিয়ারিং, হাইড্রোলিক স্টিয়ারিং সিকিউরিটি অ্যাসিস্ট্যান্ট সহ |
| এলইডিডিখেলা হচ্ছেপরামিতি |
| প্রধান LED স্ক্রিন ((বাম এবং ডান দিকে) |
| পয়েন্ট |
বর্ণনা |
| P4 একক এলইডি স্ক্রিনের আকার |
১৯২*১৯২ মিমি |
| আকার |
৩৮৪০*১৭৬০ মিমি
(বাম এবং ডান দিকে)
|
| পিক্সেল পিচ |
৪ মিমি |
| উজ্জ্বলতা |
৫৫০০-৬০০০ সিডি/মি২ |
|
সর্বাধিক শক্তি
খরচ
|
1000 W/m2 |
| বিদ্যুৎ খরচ |
গড়ঃ 800W/m2 |
| জীবনকাল |
100,000 ঘন্টা |
| অপারেশন পাওয়ার |
220V/50HZ |
| অন্যান্য ঐচ্ছিক কনফিগারেশন |
| 1. |
5cm কম্পোজিট স্টিল ফ্রেম বক্স এবং ইলেক্ট্রোফোরেসিস চিকিত্সা দ্বারা চিকিত্সা |
| 2. |
জলরোধী স্তম্ভ স্পিকার |
| 3. |
এম্প্লিফায়ার |
| 4. |
যান্ত্রিক নিয়ন্ত্রণ |
| 5. |
বায়ুচলাচল এবং শীতল সিস্টেম |
| 6. |
নিরাপদ ইন্টেলিজেন্ট ইন্টারনাল এবং এক্সটার্নাল নেটওয়ার্ক পাওয়ার ডিস্ট্রিবিউশন সুইচিং সিস্টেম |
| 7. |
অ্যালুমিনিয়াম খাদ মেঝে |
| 8. |
রেড কার্পেট সহ 9.2 মি 2 হাইড্রোলিক স্টেজ |
| 9. |
হাইড্রোলিক ল্যান্ডিং পা দিয়ে 4 পিসি |
| 10. |
স্টেজ এবং সিঁড়ি উপর স্টেইনলেস স্টীল বেড়া সঙ্গে |
| 11. |
মিডিয়া ব্র্যান্ড এ/সি |
