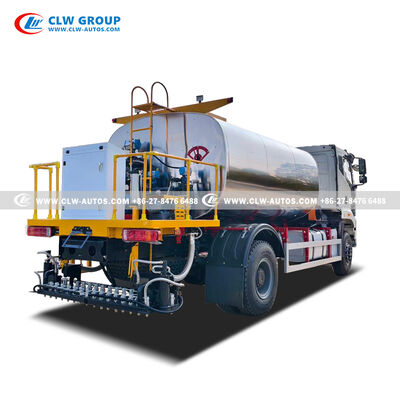

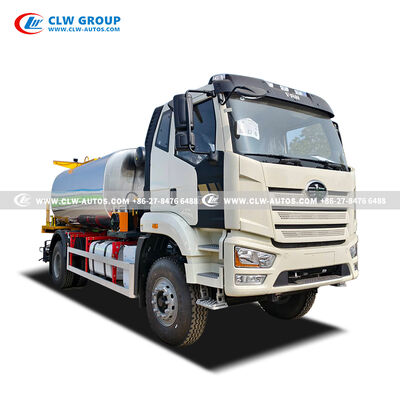

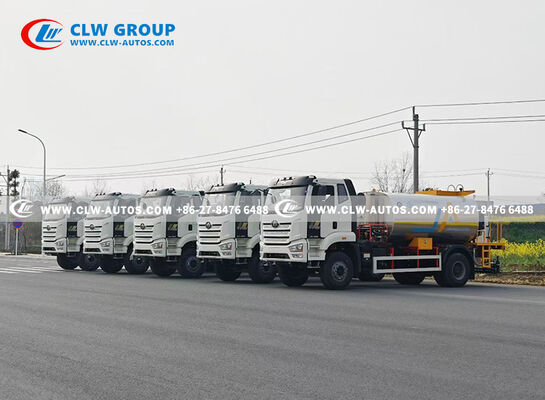

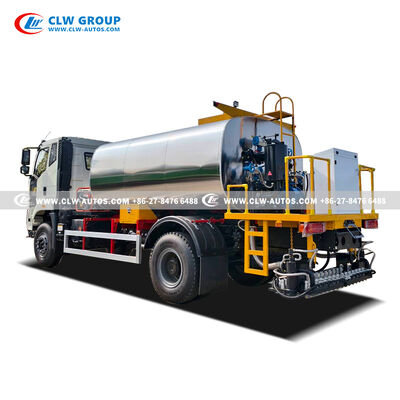

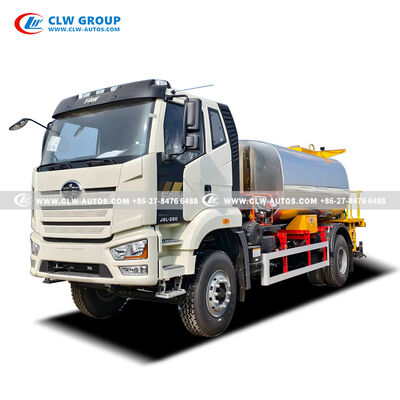

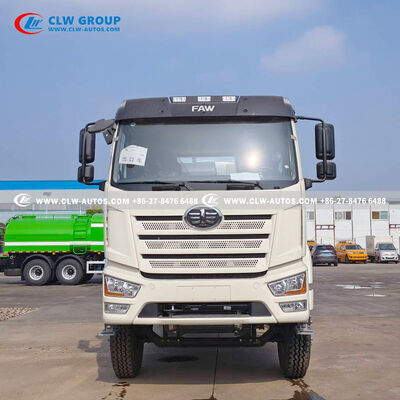

FAW J6L 350HP 12000L 4X2 ইন্টেলিজেন্ট অ্যাসফল্ট ডিস্ট্রিবিউটর ট্রাক
থার্মাল অয়েল অ্যাসফল্ট ট্যাঙ্কের কার্যকারিতা
স্বয়ংক্রিয় ও ম্যানুয়াল নিয়ন্ত্রণ মোড পরিবর্তন
এই থার্মাল অয়েল অ্যাসফল্ট ট্যাঙ্কে উচ্চ অটোমেশন স্তর রয়েছে, যা ম্যানুয়াল অপারেশন এবং সম্পূর্ণ স্বয়ংক্রিয় মোডের মধ্যে নির্বিঘ্ন পরিবর্তন সমর্থন করে বিভিন্ন নির্মাণ এবং ডিবাগিং পরিস্থিতি মোকাবেলা করার জন্য। অপারেটররা প্রয়োজন অনুযায়ী উচ্চ এবং নিম্ন তাপমাত্রা সীমা পূর্বনির্ধারণ করতে পারে; বার্নার সেট প্যারামিটার অনুযায়ী স্বয়ংক্রিয়ভাবে চালু বা বন্ধ হয়, অতিরিক্ত তাপমাত্রা অ্যালার্ম ফাংশন সহ যা সীমা অতিক্রম করলে সময়মতো সতর্কতা প্রদান করে, সরঞ্জামগুলির নিরাপদ এবং স্থিতিশীল অপারেশন নিশ্চিত করে।
মোটর ইন্টারলক ও সুরক্ষা নিয়ন্ত্রণ
অ্যাসফল্ট ট্যাঙ্কের মিক্সিং মোটরে তাপমাত্রা ইন্টারলক সুরক্ষা অন্তর্ভুক্ত রয়েছে যা কেবল অভ্যন্তরীণ অ্যাসফল্ট পূর্বনির্ধারিত অপারেটিং তাপমাত্রায় পৌঁছানোর পরেই সক্রিয় হয়। এই নকশাটি নিম্ন অ্যাসফল্ট তাপমাত্রা এবং অতিরিক্ত আলোড়ন প্রতিরোধের কারণে মোটর অ্যাবলেশন প্রতিরোধ করে, মিক্সিং সরঞ্জামের পরিষেবা জীবন এবং অপারেশনাল সুরক্ষা রক্ষা করে।
স্বাধীন থার্মাল অয়েল হিটিং ও সার্কুলেশন সিস্টেম
ট্যাঙ্কটি একটি স্বাধীন বৈদ্যুতিক-চালিত হিটিং সার্কুলেশন সিস্টেম ব্যবহার করে। একটি তাপমাত্রা সেন্সর রিয়েল-টাইমে থার্মাল অয়েল হিটিং তাপমাত্রা পর্যবেক্ষণ করে, সার্কুলেশন ওয়াটার পাম্পের অপারেশন নিয়ন্ত্রণ করে। যখন হিটিং তাপমাত্রা পূর্বনির্ধারিত মানে পৌঁছায়, তখন সিস্টেম স্বয়ংক্রিয়ভাবে বন্ধ হয়ে যায় এবং অ্যাসফল্ট পাম্প মোটরকে সিঙ্ক্রোনাসভাবে শুরু করার জন্য ট্রিগার করে, সমন্বিত হিটিং এবং উপাদান সরবরাহ অর্জন করে।
অ্যাসফল্ট তাপমাত্রা নিয়ন্ত্রণ ও প্রক্রিয়া সরবরাহ
অভ্যন্তরীণ অ্যাসফল্ট ট্যাঙ্কের তাপমাত্রা পানির নিচের কংক্রিটের প্রয়োজনীয়তা পূরণের জন্য সামঞ্জস্যযোগ্য, যেখানে উত্তপ্ত যোগ্য অ্যাসফল্ট পরবর্তী নির্মাণ প্রক্রিয়াগুলিতে মসৃণভাবে সরবরাহ করা হয়। অ্যাসফল্ট পাম্পের ইনলেট এবং আউটলেটে একটি তিন-মুখী প্লাগ ভালভ অভ্যন্তরীণ ট্যাঙ্ক সার্কুলেশনের জন্য পরিবর্তন সক্ষম করে, যা অ্যাসফল্টের অভিন্ন গরম নিশ্চিত করে এবং সামগ্রিক কাজের দক্ষতা উল্লেখযোগ্যভাবে উন্নত করে।
মিক্সিং সিস্টেম অপারেশন ও পারফরম্যান্স সুবিধা
নির্দিষ্ট মিক্সিং তাপমাত্রা সেট করার পরে, মিক্সিং মোটর ইন্টারলক মুক্তি পায় এবং মিক্সিং ডিভাইস স্বাভাবিকভাবে কাজ করে। অ্যাসেম্বলিতে তিনটি স্তরের মিক্সিং ব্লেড রয়েছে যা নীচের অ্যাসফল্টকে পুঙ্খানুপুঙ্খভাবে আলোড়িত করে, অবক্ষেপণ হ্রাস করে, উপাদান স্তরবিন্যাস প্রতিরোধ করে এবং ধারাবাহিক অ্যাসফল্ট মানের জন্য সর্বোত্তম মিক্সিং ফলাফল অর্জন করে।
ট্রাক চ্যাসিস স্পেসিফিকেশন
| প্যারামিটার |
স্পেসিফিকেশন |
| শর্ত |
ব্র্যান্ড নিউ/লেফট হ্যান্ড ড্রাইভ/4x2 |
| ক্যাব টাইপ |
এক সারি এবং অর্ধেক ক্যাব, ২ সিট সহ একটি স্লিপার |
| ক্যাব ফিচার |
এয়ার কন্ডিশনার, ইলেকট্রিক উইন্ডো, মেকানিক্যাল সাসপেনশন ড্রাইভারের সিট |
| চ্যাসিস ব্র্যান্ড |
FAW |
| সামগ্রিক মাত্রা |
8800X2500X3200 মিমি |
| মোট গাড়ির ওজন |
18000 কেজি |
| কার্ব ওজন |
6800 কেজি |
| লোডিং ওজন |
11200 কেজি |
| হুইলবেস |
4800 মিমি |
| সামনের এক্সেল লোডিং |
6500 কেজি |
| পিছনের এক্সেল লোডিং |
11500 কেজি |
| সামনে/পিছনে ওভারহ্যাং |
1500/2500 মিমি |
| সর্বোচ্চ গতি |
110 কিমি/ঘন্টা |
| ক্লাচ |
শক্তিশালী ডায়াফ্রাম ক্লাচ |
| পিছনের এক্সেল স্পিড রেশিও |
5.263 |
| ইঞ্জিন মডেল |
CA6DL2-35E3F |
| জ্বালানির ধরণ |
ডিজেল |
| ডিসপ্লেসমেন্ট |
8.6 লি |
| পাওয়ার |
258 কিলোওয়াট |
| হর্সপাওয়ার |
350 এইচপি |
| সর্বোচ্চ টর্ক |
1500 এন*মি |
| সিলিন্ডার সংখ্যা |
ইন-লাইন ৬ সিলিন্ডার |
| নির্গমন মান |
ইউরো II |
| ট্রান্সমিশন মডেল |
CA10TA160F |
| স্পিডের সংখ্যা |
১০ ফরোয়ার্ড এবং ২ রিভার্স |
| ট্রান্সমিশন অপারেশন |
ম্যানুয়াল টাইপ |
| টায়ার স্পেসিফিকেশন |
12.00R20 |
| টায়ারের সংখ্যা |
৬ পিস সহ একটি অতিরিক্ত |
| ফুয়েল ট্যাঙ্ক ভলিউম ও উপাদান |
400 লি / স্টিল উপাদান |
সুপারস্ট্রাকচার স্পেসিফিকেশন
অ্যাসফল্ট ট্যাঙ্ক
| প্যারামিটার |
স্পেসিফিকেশন |
| অ্যাসফল্টের ধরণ |
গরম অ্যাসফল্ট, SBS মডিফাইড অ্যাসফল্ট, ইমালসিফাইড অ্যাসফল্ট |
| ট্যাঙ্কের ভলিউম |
12CBM / 12m³ |
| ট্যাঙ্কের উপাদান |
উচ্চ মানের কার্বন স্টিল |
| মধ্যবর্তী ইনসুলেশন স্তর |
50 মিমি রক উল ইনসুলেশন স্তর, ≤12℃/8h |
| ট্যাঙ্কের বাইরের আবরণ |
1 মিমি স্টেইনলেস প্লেট |
| অ্যাসফল্ট স্প্রেয়িং প্রস্থ |
4.5 মিটার |
| অ্যাসফল্ট স্প্রেয়িং ভলিউম |
0.1~3.2 লি/m³ |
| স্প্রেয়িং করার সময় ড্রাইভিং গতি |
2~16 কিমি/ঘন্টা |
হাইড্রোলিক সিস্টেম
| উপাদান |
স্পেসিফিকেশন |
| হাইড্রোলিক পাম্প |
Heifei Changyuan ব্র্যান্ড |
| ড্রাইভিং মোটর |
AKS05-130 (Ningbo) |
| প্রোপোরশনাল ভালভ |
Tianwan ব্র্যান্ড, EFBG-03-160-HF |

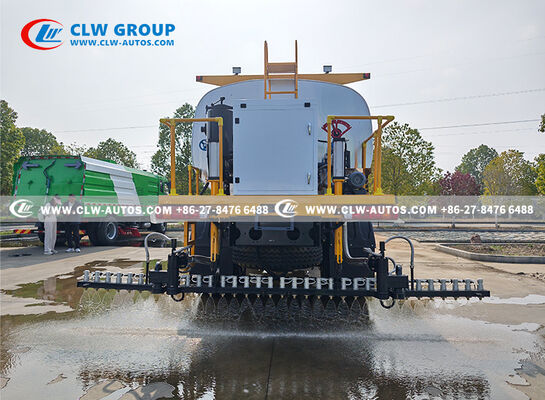

বিটুমেন স্প্রিংকলার সিস্টেম
| উপাদান |
স্পেসিফিকেশন |
| অ্যাসফল্ট পাম্প |
QGB680/0.6 |
| প্রবাহের হার |
40m³/h |
| পাম্পের ধরণ |
উচ্চ সান্দ্রতা ইনসুলেশন অ্যাসফল্ট পাম্প |
| অ্যাসফল্ট স্প্রিংকলার নজল |
34 পিস (একটি ম্যানুয়াল বোতাম একটি নজল নিয়ন্ত্রণ করে) |
| হ্যান্ড স্প্রে গান |
6 মিটার মেটাল হোস+স্প্রে গান, ছোট এলাকা এবং কোণার নির্মাণ পরিস্থিতির জন্য উপযুক্ত |
নিয়ন্ত্রণ ব্যবস্থা
| উপাদান |
স্পেসিফিকেশন |
| নিয়ন্ত্রণ পদ্ধতি |
ট্রাক ক্যাবিনের ভিতরে এবং পিছনের ওয়ার্কিং প্ল্যাটফর্মে নিয়ন্ত্রিত |
| তাপমাত্রা সেন্সর |
WZP-230, সাংহাই থেকে চাইনিজ ব্র্যান্ড |
| স্পিড সেন্সর |
GTS211B-N016 |
হিটিং সিস্টেম
| উপাদান |
স্পেসিফিকেশন |
| হিটিং পদ্ধতি |
থার্মাল অয়েল সার্কুলেশন হিটিং |
| বার্নার |
RIELLO G20/ইতালি ব্র্যান্ড |
| রেডিয়েটর |
RISEN ব্র্যান্ড |
| হিট ট্রান্সফার অয়েল পাম্প |
RY40-25-160 হেবেই ব্র্যান্ড থেকে |
| গ্যাসোলিন জেনারেটর |
10 কিলোওয়াট |
| নিম্ন স্তরের স্বয়ংক্রিয় অ্যালার্মিং সিস্টেম |
1 পিস |
অ্যাসফল্ট ডিস্ট্রিবিউটর পরিষ্কার করার পদ্ধতি
I. অ্যাসফল্ট পাম্প পরিষ্কার
প্যাভিংয়ের পরে বা উপাদান পরিবর্তন করার সময় জমাট বাঁধা রোধ করার জন্য এটি করা উচিত।
- প্রস্তুতি: সমস্ত ভালভ কঠোরভাবে পরীক্ষা করুন এবং নিশ্চিত করুন বন্ধ
- দ্রাবক যোগ করুন: অ্যাসফল্ট ফিল্টার কভার খুলুন এবং একটি উপযুক্ত পরিমাণ ডিজেল
- পাওয়ার এনগেজ করুন: পাওয়ার টেক-অফ (PTO) গিয়ার-এ শিফট করুন
- সার্কুলেশন: অ্যাসফল্ট পাম্প সুইচ চালু করুন এবং এটি কম গতিতে 1-2 মিনিটের জন্য চালান
- সমাপ্তি: পাম্প সুইচ বন্ধ করুন এবং পরিষ্কার করার সাথে সাথে সমস্ত ভালভ বন্ধ করুনI. নজল ও পাইপলাইন পরিষ্কার (উচ্চ-চাপ বায়ু/ডিজেল)
স্প্রে বার বা ম্যানুয়াল স্প্রে গান পরিষ্কার করতে এই পদ্ধতিটি ব্যবহার করুন।
A. স্প্রে বার / পিছনের নজল
নিয়ন্ত্রণ সেটআপ:
- সামনের কনসোলের "কন্ট্রোল পজিশন" সুইচ পিছনেমোড নির্বাচন:
- পিছনের কনসোলে, কন্ট্রোল ভালভ "নজল ব্লো"প্রধান সুইচ:
- পিছনের নজলগুলির জন্য প্রধান সুইচ খুলুনএয়ার ফ্লাশ:
- "এয়ার 10" সুইচ টিপুন এবং কম গতিতে অ্যাসফল্ট পাম্প চালু করুনডিজেল ফ্লাশ:
- ডিজেল প্রবেশ করানোর জন্য ম্যানুয়াল ভালভ 9পুনরাবৃত্তি:ক্রমিক পরিষ্কার:
- পৃথক নজল সুইচগুলি একের পর এক খুলুন। উচ্চ-চাপ বায়ু/ডিজেল মিশ্রণ লাইনগুলি ফ্লাশ করতে দিনপুনরাবৃত্তি:
- ফ্লাশ 2-3 বারসম্পন্ন করুনB. ম্যানুয়াল স্প্রে গান
সুইচ পজিশন:
- কনসোল সুইচ ম্যানুয়াল স্প্রে গান"ফ্লাশ:
- ম্যানুয়াল ভালভ 9 এবং ভালভ 11পুনরাবৃত্তি:
- ফ্লাশ 2-3 বারসম্পন্ন করুন
